TRITOP Professional

发布时间:2018-09-29 15:40:13    浏览量:





应用软件 TRITOP Professional



三维摄影测量


TRITOP Professional 软件用于分析通过 TRITOP 测量系统获取的高分辨率图像。本款软件可以迅速、准确地确定如参考点、对比线和适配器等特征,并将它们与计算出的三维坐标一起显示在软件界面中。TRITOP 测量系统及其配套软件不仅可以测量和检测小型零部件,还可以用于测量和检测如用于火车、轮船和风力发电装置的各种大型零部件。

从三维坐标到全面检测 - 用同一软件完成整个工作流程

使用组合 TRITOP Professional 软件在内的 TRITOP 测量系统,可以处理三维点的各个坐标。这款软件的用户界面简单易用,帮助操作人员处理和评估测量数据。TRITOP 软件可以为现代化研发和生产制造过程中的质量控制和部件测试提供支持和帮助。本款软件的基本功能包括捕捉测量点、将其加工为三维点云模型并监控图像质量。提供的用于质量控制和结果分析的工具包括比如 CAD 数据输入、测量计划输入、对齐,与 CAD 的点偏差、卡尺、角度和直径、矢量域、GD&T 分析和报告等工具。











静态变形分析

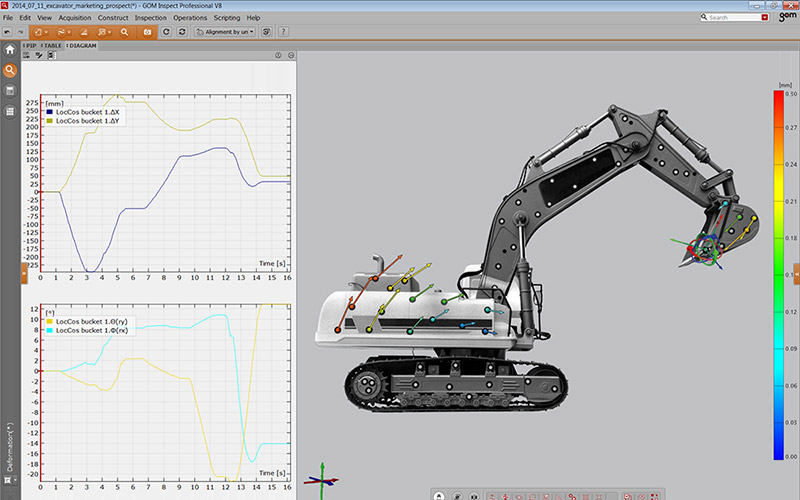

TRITOP Professional 软件可以用于分析物体上的机械负载和热负载(结构和气候室测试)。 通过移动参考点,便可以确定某个特定物体内所有部件的运动和变形情况。



功能要点

参量检测

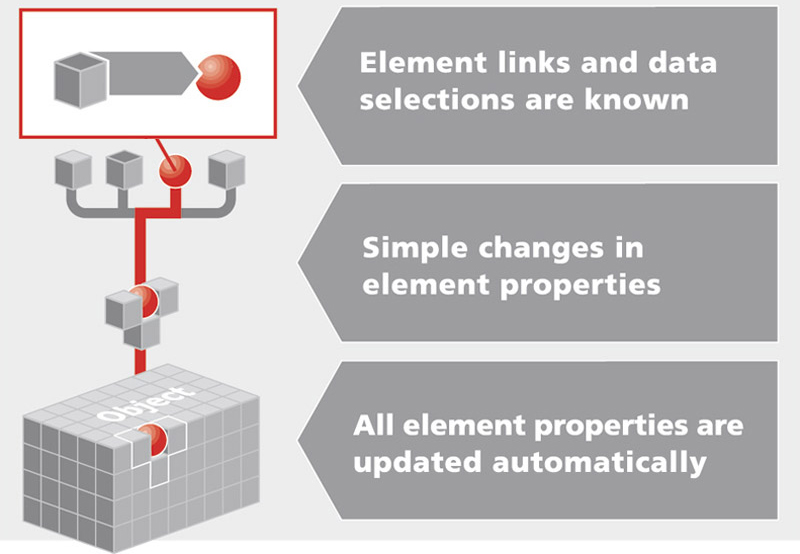

参量检测是一个经过测试和认证的软件方案,其中的各个元素都保留着其创建路径。所有评估步骤都可以回溯追踪,因此能方便地进行修改和调整。通过一键式解决方案,可以在改动后自动更新所有相关元素。参量检测还可以用来记录大量数据,以便进行趋势和变形分析。 这样便能够在同一项目内,对多个部件和应力阶段进行分析。采用 TRITOP 测量系统和全参量检测, GOM 实现了将变形分析的基本功能标准化。

变形分析

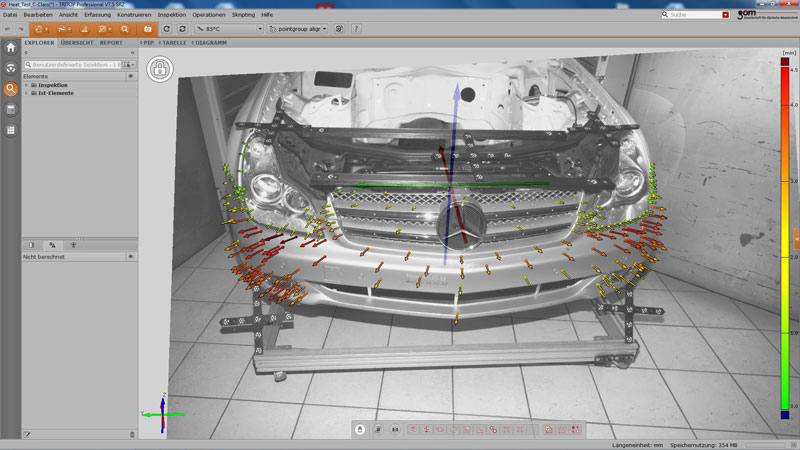

 其评估功能可以用于基于点的变形分析。以成分式设计为基础,使用软件评估功能,定义和分析各成分的运动和变形。在分析过程中,所有检测点被分为几个相关联的组,然后针对这些成分,计算刚体运动的变形或补偿。

局部坐标系统

 软件中可采用局部坐标系统,完成局部评估或以图纸为基础的评估。快捷方便地在一个坐标系标定尺寸,在同一参考系中组合进行标准 GD&T 位置分析和局部坐标分析,还能实现复杂的对齐策略。对于 6DoF(6 自由度)分析来说,局部坐标系统更是此项分析技术的基础。

时间轴

 时间轴集成于图形操作界面内,为比如统计过程控制(SPC)和变形分析等的多阶段项目管理提供帮助和支持。用户可在一个趋势项目里的不同阶段间来回切换,还可以单独显示相关的或自定义的阶段区域。

直接反馈图像质量(WiFi 助手)

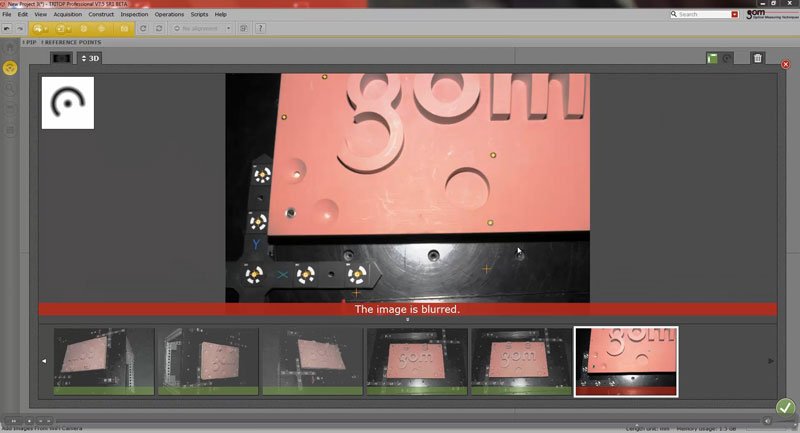

使用 WiFi 助手可以完成图像传输,并提供相关图像质量的第一手反馈信息。 这样,用户能够即时获知图像是否过亮、过暗或失焦等内容。
软件可以自动侦测双编码点。同时还可以轻松地在线搜索多次识别的编码点。

图像映射

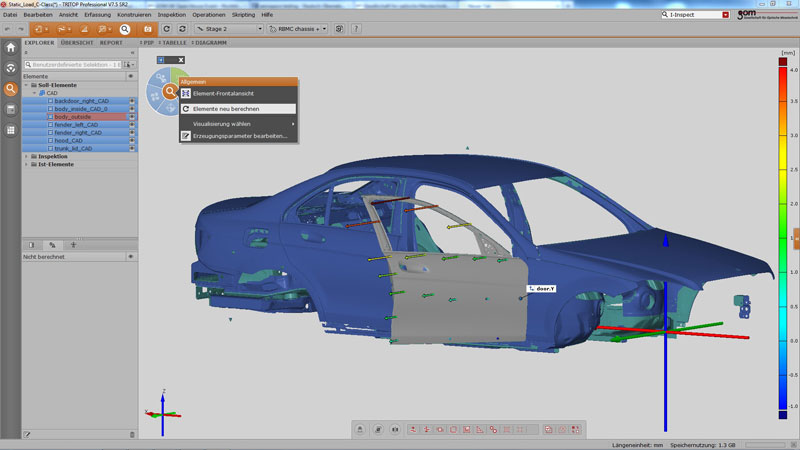

TRITOP Professional 软件具有图像映射和三维显示功能,可以在测量期间提供最佳的定位。另外,通过图像映射,还可以在分析过程中进行方便快捷的项目导航。 各个颜色编码的 CAD 偏差和矢量位移也能够方便地显示在彩图内。为了让操作人员在所有工作阶段中可以处理同一张特定图像,允许在 TRITOP 多阶段项目的各个阶段中显示某一特定阶段的图像。像映射因此成为显示结果的一项重要支持元素。

示教扫描(Teaching by doing)

利用 GOM 公司提出的 Teaching By Doing 概念,无须脚本功能、事先计划或操作介入,即可实现所有评估步骤。 通过 Teaching by doing,编程时间减至为零。
由此,在评估单个或相同零部件时,可以保证工作流程标准统一,有效节省时间和费用。

I-Inspect

I-Inspect 代表的是智能检测,由软件指导操作者顺利完成相关检测进程。TRITOP Professional 简化了操作人员配置测量原理和测试规格的步骤。通过 I-Inspect 还可以根据需要自由配置检测原理。只须利用一个按键,就可以跟软件互动,从而节省执行检测任务的时间和费用。

报告功能

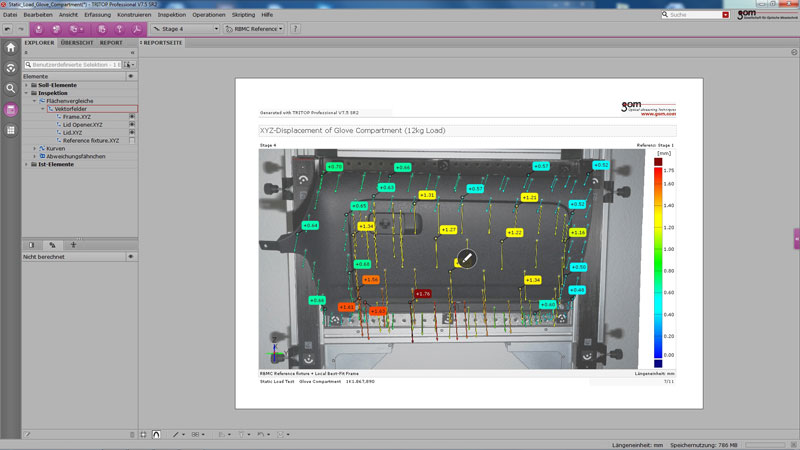

根据具体检测任务,相应调整软件提供的报告模板,即可生成合适的报告。 同时可供使用的还包括各种表格格式,比如标准化的 VDA 格式。 操作人员还可以根据各项变形评估内容,创建生成吸睛的视频。 另外,利用免费的 GOM Inspect 三维视读软件,可跟客户及同事共享所有测量结果。

其他特点

  • TRITOP 测量系统(测量软件)的用户界面及其管理

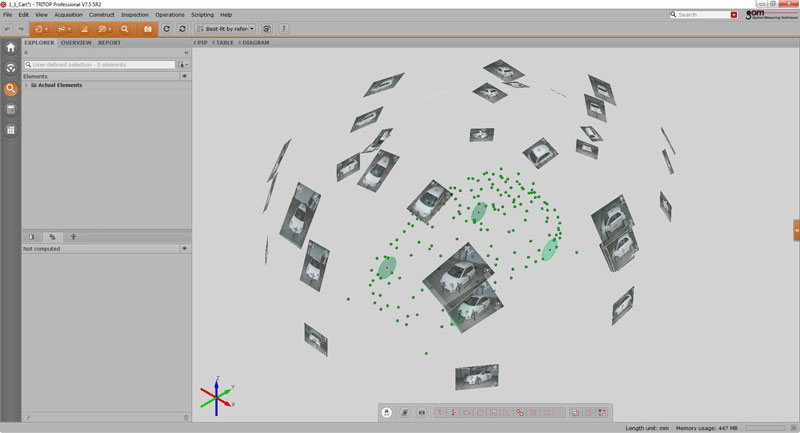

  • 基于点的三维测量:指导式项目创建、无线图像传输、自动光束法平差、适配器测量
  • 几何元素拟合(平面、球体、圆柱等),已经过 PTB & NIST 认证
  • 基于 CAD 数据生成基元:线、平面、圆、圆柱、圆锥等
  • 输入点云:ATOS 格式、STL 格式、ASCII 格式、PLY
  • CATIA V4、CATIA V5、PRO/E、Unigraphics、IGES、STEP、JT-Open、Parasolid 等
  • 输入测量计划:ASCII、CSV、FTA 等、CATIA List、......
  • 同一项目内的多重对齐:3-2-1、RPS、面-线-点、最佳拟合、逐级对齐等
  • 对不同零部件的多项刚体运动补偿
  • 与 CAD 数据比较: 点、几何元素等
  • 检测功能:测量、虚拟卡尺、角度、直径、位移矢量等
  • 按 ISO 1101、ASME Y14.5 技术规范及几何学进行 GD&T 分析
  • 基于曲率的检测: 缝隙分析、对比线分析等
  • 趋势 / SPC 分析
  • 6DoF 分析
  • 创建报告:(表格、图像、图表)可自行调整的报告模板、报告演示,阶段项目视频,定义标签,......
  • 以用户自定义格式输出三维坐标
  • GOM Inspect - 免费的三维视读软件
