ARAMIS Professional

发布时间:2018-09-29 15:40:58    浏览量:





ARAMIS Professional

aramis professional

软件 ARAMIS Professional 组合了 ARAMIS 测量头和 GOM Correlate 软件的功能性,可同步采集图像和模拟数据,并提供相关的评估功能。

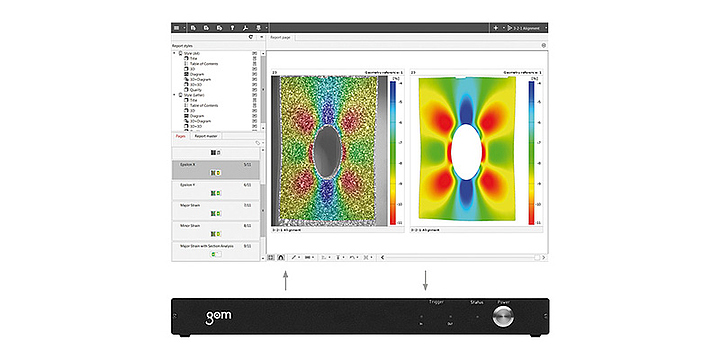

同步图像采集

ARAMIS Professional 软件支持通过所有 ARAMIS 测量头直接采集图像,并支持通过 GOM Testing Controller(GOM 测试控制器)同步采集模拟数据。它控制触发测量头和光线管理,保障跟现有测试环境相结合。

参数化的软件理念

根据 GOM 软件的参数化理念,每个元素都保留着其在软件体系内的创建路径。因此,所有操作和评估步骤具有完全的溯源性,并相互关联。每个元素可以随时进行更改和调整,变更后,由一键式解决方案自动更新所有相关元素。

基于时间轴的检测

在软件的图形用户界面里整合了时间轴,用于支持测量项目管理。通过时间轴,可根据用户自己的目的定义相关感兴趣的区域,然后以阶段范围的形式贯穿相关测量数据,帮助用户专注于测量项目里重要时间段的评估和报告。



I-Inspect

I-Inspect 代表的是智能检测,由软件指导操作者完成相关检测进程。根据选择的元素,I-Inspect 相应建议合适的检测原则和检验标准。即便是复杂的检测任务,通过 I-Inspect,也可快速、简便地完成。

数字图像相关法

数字图形相关法(DIC)是一种非接触式光学测量方法,用于测量三维坐标,以便评估三维表面、三维运动和变形。 这时,软件使用随机图案和/或点标,分析图像信息,亚像素精确地描述各个离散图像区域。使用这一原理,可在材料研究和部件测试的广泛应用中创建和使用以点为主的和以全场型面为主的测量结果,以确定样本的类似位移和应变等静态和动态行为。总之,通过数字图像相关法,可分析研究任何测试对象的复杂行为。

三维运动和变形分析

就三维运动和变形分析而言,GOM Correlate 软件利用成分原则,用户自定义成组的点为所谓成分,然后在一定时间内追踪相关成分。由这种以时间为基础的成分分析,得到各种评估图像里的三维坐标,以此为基础而精确计算相关三维位移。另外,在补偿刚体运动时也会用到成分组,这时将分析并减去它们之间的位移。总之,知道成分的确切三维位移,则可评估物体在三维空间里的平移和旋转(6个自由度)。

可自定的数学运算

在整个标准评估流程中,可使用预定义的检测原则计算比如位移和应变等大多数结果。对于特定的评估工作,借助 GOM Correlate 软件,提供给用户一个有效平台,允许使用用户自定义的数学公式,自动计算相关结果。

图像映射

在所有工作步骤中,有了图像映射这一直观用户界面的帮助,用户可更有效地定义项目、分析结果以及生成报告。用户可直接在测量图像上进行所有必要的互动,软件随之将立即直接显示类似矢量场、全场位移和应变等结果。
